高壓并聯電容器型號分類說明

發布時間：2017-05-20

瀏覽量：0

發布人：未知

分享到

首先我們要了解高壓并聯電容器的用途，那么知道了啊的用途以后才能夠了解他的作用。那么下面我們就針對這個問題來做一下思考吧，這里我們必須要把這些知識了解透徹才是一個最為重要的結果啊。

源創電氣告訴我們高壓并聯電容器用途：　　
高壓并聯電容器主要應用于50Hz或60Hz交流電力系統以改善功率因數。產品性能符合GB3983.2-89《高電壓并聯電容器》及國際標準IEC60871-1。

源創電氣告訴我們高壓并聯電容器使用條件：

1、海拔高度不超過1000m，環境空氣溫度-40℃~+40℃
2、安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
3、連續運行電壓1.0UN，長期過電壓最高值不超過1.1UN，允許在1.1Un下長期運行，每24h內并可以在1.15Un下最多運行30min。
4、穩態過電流(包括諧波電流)不超過1.43IN
5、最大允許容量不超過1.35QN

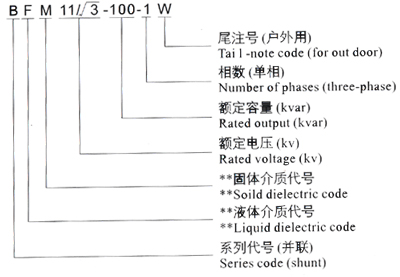

源創電氣告訴我們高壓并聯電容器型號說明 MODEL MEANINGS

液體介質代號 W-浸漬劑為烷基苯 A-浸漬劑為二芳基乙烷 A-浸漬劑為芐基甲苯	Liquid dielectric code W-Impregnant is AB F-Impregnant is PXE A-Impregnant is benzy lbenzoic
固體介質代號 F-聚丙焟薄烯薄和電容器紙復合介質 M-全薄膜介質s F-聚丙烯薄和電容器紙復合介質 M-全薄膜介質	Solid dielectric code: F-Composite medium of polypropy lenefilm and capacitor paper M-complete film medium

高壓并聯電容器主要技術參數 MAIN TECHNICAL CHARACTERISITICS

產品 code	產品型號 Rated voltage(kv)	額定電壓 Rated voltage	額定容量 Rated capacity (KVar)	額定電容 Rated capacity	相數 Number of phases
1	BAM0.75-18-1W	0.75	18	101.9	1(3)
2	BAM0.75-20-1W	0.75	20	113.2	1(3)
3	BAM0.75-25-1W	0.75	25	141.5	1(3)
4	BAM0.75-30-1W	0.75	30	169.8	1(3)
5	BAM1.05-30-1W	1.05	30	86.6	1(3)
6	BAM1.05-50-1W	1.05	50	144.1	1(3)
7	BAM1.05-60-1W	1.05	60	173.2	1(3)
8	BAM1.05-100-1W	1.05	100	288.7	1(3)
9	BAM3.15-200-1W	3.15	100	32.1	1(3)
10	BAM3.15-200-1W	3.15	200	64.2	1(3)
11	BAM6.3-12-1W	6.3	12	0.95	1(3)
12	BAM6.3-14-1W	6.3	14	1.1	1(3)
13	BAM6.3-16-1W	6.3	16	1.2	1(3)
14	BAM6.3-1-1W	6.3	18	1.4	1(3)
15	BAM6.3-30-1W	6.3	30	2.4	1(3)
16	BAM6.3-40-1W	6.3	40	3.2	1(3)
17	BAM6.3-50-1W	6.3	50	4.0	1(3)
18	BAM6.3-80-1W	6.3	80	6.4	1(3)
19	BAM6.3-100-1W	6.3	100	8.0	1(3)
20	BAM6.3-150-1W	6.3	150	12.0	1(3)
21	BAM10.5-50-1W	10.5	50	1.4	1(3)
22	BAM10.5-80-1W	10.5	80	2.3	1(3)
23	BAM10.5-100-1W	10.5	100	2.9	1(3)
24	BAM10.5-150-1W	10.5	150	4.3	1(3)
25	BAM10.5-200-1W	10.5	200	5.8	1(3)
26	BAM10.5-337-1W	10.5	334	9.6	1(3)
27	BFM11/3-14-1W	11/3	12	0.95	1(3)
28	BFM11/3-14-1W	11/3	14	1.1	1(3)
29	BFM11/3-16-W	11/3	16	1.3	1(3)
30	BFM11/3-18-1W	11/3	18	1.4	1(3)
31	BFM11/3-30-1W	11/3	30	2.4	1(3)
32	BFM11/3-40-1W	11/3	40	3.2	1(3)
33	BFM11/3-50-1W	11/3	50	3.95	1(3)
34	BFM11/3-80-1W	11/3	80	6.3	1(3)
35	BFM11/3-100-1W	11/3	100	7.9	1(3)
36	BFM11/3-150-1W	11/3	150	11.8	1(3)
37	BFM11/3-200-1W	11/3	200	15.3	1(3)
38	BFM11/3-334-1W	11/3	334	26.4	1(3)
39	BFM11-16-1W	11	16	0.42	1(3)
40	BFM11-18-1W	11	18	0.47	1(3)
41	BFM11-30-1W	11	30	0.79	1(3)
42	BFM11-40-1W	11	40	1.1	1(3)
43	BFM11-50-1W	11	50	1.3	1(3)
44	BFM11-100-1W	11	100	2.6	1(3)
45	BFM11-200-1W	11	200	5.3	1(3)
46	BFM11-334-1W	11	334	8.8	1(3)
47	BFM12-30-1W	12	30	0.66	1(3)
48	BFM12-40-1W	12	40	0.88	1(3)
49	BFM12-50-1W	12	50	1.1	1(3)
50	BFM12-80-1W	12	80	1.8	1(3)
51	BFM12-100-1W	12	100	2.2	1(3)
52	BFM12-150-1W	12	150	3.3	1(3)
53	BFM12-200-1W	12	200	4.4	1(3)
54	BFM12-300-1W	12	300	6.6	1(3)
55	BFM12-334-1W	12	334	7.4	1(3)

源創電氣告訴我們注：尾號“1”表示單相，"3"表示三相，帶"G"表示在高原地區使用；本公司可根據客戶的需求定做不同規格尺
