電力

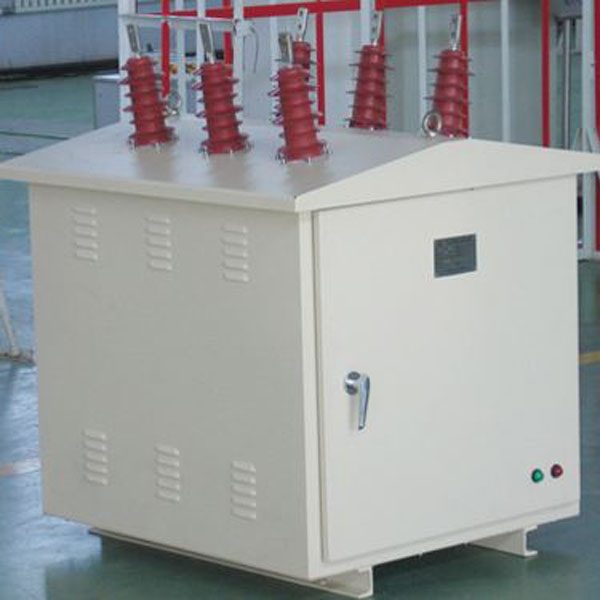

電容器和與之配套的串聯電抗器在電力系統中的無功補償、降低線損
以及限制合閘涌流與高次
諧波方面的作用已被國內外運行實踐所證實。由于電抗器高次諧波電流含量與
電網諧波源狀況、阻抗參數和電容器裝置回路阻抗參數有關，因此在實際應用中電抗率的取值是不同的。這就要求我們在設計中要有針對性。以免出現不必要的問題。
2.無功補償柜電抗器合閘涌流
合閘涌流問題之所以引人注意，是因為它對電力系統和用戶產生多方面的不利影響。有時會造成設備損壞和系統事故。
電容器投運合閘時產生的合閘涌流一般分兩種情況：第一種是單組電容器的合閘涌流，此種合閘涌流一般都小于
開關設備允許的最大合閘涌流，故一般不采取限制涌流措施;第二種是已有一組或多組電容器在運行，再投入另一組時的合閘涌流。實踐證明，此合閘涌流可以達到電容器組的額定電流的20～250倍。其放電電流值為：信息請登陸:輸
配電設備網
I=√U/XLXC=√QC/XL(1)
式中:XC-電容器的容抗;
XL-電路的感抗;
由式(1)可知，在電容器回路中裝設串聯電抗器，增大電路的感抗，I將減小。如串聯電抗器選擇恰當，便可將涌流限制在允許的范圍之內。
3.無功補償柜電抗器高次諧波及電抗率的選擇
在電力系統中，
電氣設備所產生的高次諧波電流將引起系統中電壓波形的畸變，是對電網的一大公害，它將嚴重影響電容器組的正常運行。由此也必須采取加裝串聯電抗器的辦法對高次諧波加以抑制。眾所周之，傳入電抗器后，對基波來講不會有大的影響，但對諧波來說卻有較大的影響。這些非正弦波形可以用數學
分析的方法分解成工頻的基波和各種倍數頻率的諧波。但對電容器來講，一般不存在偶次倍數的諧波。因此主要考慮3、5、7、9、11、13等次諧波的影響。在這些高諧波中以5次諧波最顯著。如某系統電壓波形包括基波和5次諧波(其它高次諧波占的比例很小)。基波電壓與額定電壓相等，而5次諧波電壓值為額定電壓的26.45%.在這種情況下經過計算可得出電容器組3.4%，過電流65.6%，電容器的無功出力過負荷35%。
由上可知，高次諧波嚴重影響電容器組的正常運行，因此必須采取相應的措施以降低諧波分量，抑制母線電壓的畸變，減小諧波過電流。
In=En/nXB+(nXL-XC/n)(2)
起主要作用的是3、5、7、11等次諧波。在式(2)中，若使nXL-XC/n=0，
則當n=3時，XL=0.11XC
則當n=5時，XL=0.04XC
則當n=5時，
XL=0.02XC
從式(2)可以看出，當nXL-XC/n>0即電容器組回路呈感性時，可使諧波電流減小，因此
抑制諧波電流的電抗值應滿足nXL-XC/n>0的條件，又考慮到電抗值應有一定余量，工程上常取可靠系數為1.5，因此串聯電抗器的電抗值應按下式選?。?/div>
XL=aXC(3)
如限制5次諧波電流，則應?。?/div>
XL=1.5(0.04XC)=0.06XC
則：XL/XC=0.06
式中0.06為限制5次諧波電流時，電抗器工頻額定電抗XL與電容器工頻額定容抗XC的比值，稱為電抗率，用字母K表示。
即：K=XL/XC(4)
在5次諧波時，由式(4)可知，電抗率K=6%時，才能補償支路的5次以上諧波電抗呈感性，才能有效地抑制高次諧波，并將合閘涌流限制在5倍額定電流左右。
無功補償柜電抗器額定電抗率信息請登陸:輸配電設備網
XL=0.1%～1%×c—不考慮諧波影響，僅需抑制合閘涌流
XL=4.5%～6%×c—限制5次以上高次諧波的影響
XL=12%～13%×c—限制3次以上高次諧波的影響信息請登陸:輸配電設備網
額定頻率：用于50Hz和60Hz電力系統中
4.無功補償柜電抗器結束語
隨著
電力工業的迅速發展，為節約能源，改善供電品質，提高無功補償水平。在電容器組中采用串聯電抗器是一種行之有效的好辦法，但要注意現場應用條件，按現場條件與要求進行設計才能達到預期的效果。若主要是為限制諧波，其電抗率宜按6%來選擇串聯電抗器;若主要是為限制涌流和短路電流其電抗率宜選0.2%～1%的空心式電抗率，才能式涌流和諧波得到較好的抑制
這些知識掌握了，基本就
了解了電抗器在無功補償中的應用了。
